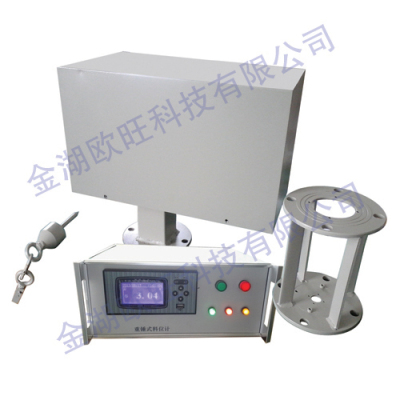

重錘式料位計

一、概述及應用:
     重錘料位計（一次表）安裝在料倉頂部，料位計傳感器的探測過程由控制顯示儀表（二次表）發出的信號控制。一次表傳感器由可逆電機、絲杠、齒輪軸、繞線筒、靈敏杠桿等組成。
      當一次表傳感器接到探測命令時：電機正轉帶動齒輪軸和繞線筒轉動，使鋼絲繩下放，帶動重錘由倉頂下降。當重錘降至料面時被料面托起而失重，鋼絲繩松馳，靈敏杠桿動作使微動開關接觸，控制顯示儀表得到該信號立即發出電機反轉命令，重錘上升返回，直到繞線筒碰上到頂開關，電機停轉，重錘回到倉頂原始位置，完成一次探測過程。
      在此過程中控制顯示儀表通過檢測繞線筒的轉數計算出重錘從倉底到料面間的距離，在面板進行數字顯示，并在后面板端子上輸出4~20mA電流(不需外加DC24V)。
      用于測量粉狀、顆粒狀及塊狀固體物料；適用于煤廠、電廠、鋼廠
二、產品特點：
   吸收了國內外同類產品的優點
   獨特的結構與傳動方式
   克服了以往許多其它形式的重錘式料位計經常出現的問題
   可以計算機遠程遙控探測
   自動與手動并進
   運行可靠、探測自如、維護量小、應用面廣
三、技術參數



型號	OW55L
	傳感器		顯示控制儀表
測量范圍	0∽8/16/32米 （特殊規格可協商）
測量精度	±1%F·S
重復性	±1%F·S
分辨率	±3cm		電源電壓	220VAC±10%;50/60Hz
控測速度	0.15m/s		功耗	靜止時15W； 運動時105W
測量帶	不銹鋼鋼絲繩		環境溫度	-30℃∽60℃
重錘重量	1.5kg(0∽16m);2kg(0∽32m)		數字顯示	4位LED顯示料面位置
電機停轉力矩	5N.m		電流輸出	4∽20Ma DC（不需要外加24V）
功耗	90W		定時時間	15∽30分鐘（或按用戶要求定）
環境溫度	-10℃∽+60℃		報警方式	上、下限報警（選配）
法蘭標準	JB81-59外徑φ195mm 孔徑φ18mm孔中心距φ160mm （DN80 PN1.0）		重量	2Kg
			電流輸出信號精度	±1%
出線口	M20×1.5		開孔尺寸	A橫式：寬152×高76mm
外形尺寸	8米:長430×高220×寬350mm 16米:長560×高220×寬350mm 32米:長730×高220×寬350mm 50米:長850×高220×寬350mm	+底φ195×110 支架高 φ195×290mm		B豎式：寬152×高76mm
			外形尺寸	A橫式：長280×寬163×高80mm
				A橫式：長280×寬163×高80mm
